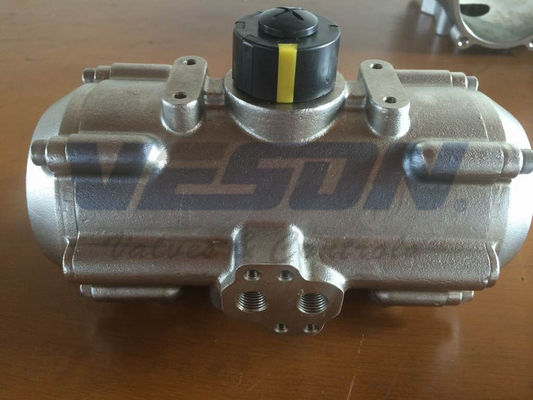

Pneumatischer Aktor aus Edelstahl für korrosionsbeständige Umgebung Korrosionsbeständige Stange und Stange SS-Aktor
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Veson/OEM |
| Zertifizierung: | ISO/CE/SIL3 |
| Modellnummer: | VS-083DA |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 EA |
|---|---|
| Preis: | FOB Shanghai |
| Verpackung Informationen: | Karton/Sperrholzkiste |
| Lieferzeit: | 1 Woche |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 10000pcs/month |
|
Detailinformationen |
|||
| Material: | Aluminiumlegierung | Typ: | Pneumatischer Auslöser |
|---|---|---|---|
| Funktion: | Vierteldrehungs-Auslöser | Ventil: | pneumatischer Kolbenauslöser |
| Name: | pneumatischer Auslöser des Luftdrehmoments | ||
| Hervorheben: | Vierteldrehungsventilauslöser,Edelstahlschwenkeinheit |
||
Produkt-Beschreibung
Elektrische Antriebe aus Edelstahl
Eigenschaften
10% dicker als die allgemeine.
mit einer Leistung von mehr als 1000 W
Feuerdichte Struktur
Antidistatische Anschlüsse an den Ventilstamm und den Ventilkörper
Die Stahlkugel hat ein Druckgleichungsloch.
Durchgeführte Dichtungsprüfung des deutschen TUV TA-LUFT
Gute Korrosionsbeständigkeit
Gute Präzision
Wunderbare Dichtungen.
Pneumatischer Aktor
| Material | 316SS oder 304SS |
| Drehwinkel | 0 ~ 90 Grad |
| Struktur | mit einer Leistung von mehr als 10 W |
| Arbeitsdruck | 2 bis 8 bar |
| Oberflächenbehandlung | Schwerer Anodisierung |
| Betriebstemperatur | Normaltemperatur: -20 °C (-4 °F) ~ 80 °C (+ 176 °F); Hohe Temperatur: -15oC ((+5°F) ~ 150oC (+302°F); Niedrige Temperatur: -40oC (~104°F) ~ 80oC (+176°F). |
| Verbindung | NAMUR, ISO5211 und DIN3337 |
| Anwendung | Kugelventile, Schmetterlingsventile und Drehmaschinen |
| Tassenfarbe | Grau, schwarz, himmelblau, dunkelblau, rot, orange |
Pneumatische Aktordimension
Pneumatische Drehvorrichtungen werden häufig in Kugelventilen und Schmetterlingsventilen eingesetzt.
Niedrige Kosten, kompaktes Design, lange Lebensdauer.
Typ des Pneumatikantriebs: Einfachwirkung (Federrückkehr) oder Doppelwirkung.
Farbe: orange, blau, schwarz, dunkel grau. Wir akzeptieren OEM Farben und Marke.
Arbeitsdruck des Pneumatikantriebs: 0,3 bis 0,8 MPa
Bodenanschluss: ISO 5211
Norm für Magnetventile: Namur
Zubehör für den pneumatischen Aktor: Grenzschalter, Magnetventil, Positionierer.
Doppelwirkender pneumatischer Aktor
| Größe | Luftzufuhrdruck ((bar/) | |||||
| 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | |
| Drehmomenttabelle (Nm) | ||||||
| VS-032DA | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
| Die Angaben sind zu entnehmen. | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
| VS-063DA | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
| VS-075DA | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
| VS-083DA | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
| VS-092DA | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
| VS-105DA | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
| VS-125DA | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
| VS-140DA | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
| VS-160DA | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
| VS-190DA | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
| VS-210DA | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
| VS-240DA | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
| VS-270DA | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
| VS-300DA | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
NAUMR-Standard Doppelwirkungsregal und Pinion-Pneumatikantrieb
Spezifikationen für Pneumatikantrieb
1Schauspielart: Doppel.
2. Medium: saubere, trockene und korrosionsfreie Druckluft
3Luftdruck: 0,25 - 0,8 Mpa
4. Betriebstemperatur: Standardtyp: -20°C~+80°C
Hochtemperaturtyp: -20°C bis +180°C
5. Drehwinkel: 90° ± 5°
6.Solenoidventilspannung: AC220V oder DC24V oder nach Kundenwunsch.
¢ Konstruktion und Herstellung des doppelwirksamen pneumatischen Aktoren der AT-Serie
1- Vollständige Konformität mit den neuesten Spezifikationen: ISO5211DIN3337VD/VDE3845 und NAMUR.
2Der extrudierende Hochintensitäts-Aluminium-Körper besitzt eine geschliffene Innenfläche, die für eine lange Lebensdauer, einen geringen Reibungskoeffizienten und eine schnelle Leistung mit geschliffener Anoden-Sauerstoffversorgung beschichtet ist.
3Die ausgezeichnete, kompakte und modernisierte Konstruktion sowie die Vielzahl der Spezifikationen machen die Auswahl sowohl wirtschaftlich als auch vorteilhaft.
4Alle Wirkflächen haben hochwertige Lager, was zu geringer Reibung, hoher Lebensdauer und keinem Lärm führt.Die beiden unabhängigen äußeren Anschlagschrauben können sich leicht und präzise ±5° in offener und naher Richtung einstellen.
5Der gleiche Umrissantrieb hat die Funktionsweisen des Doppelwirkens und der Federrückkehr, und die Federrückkehr hat die Normal-Offenen und Normal-Schließen-Stile.
6. Multi-Funktion Positionsanzeiger mit NUMER ist bequem für die Montage von Zubehör.
7Die vorkomprimierte Ladungsfeder ist für sichere Montage- und Abbauverfahren geeignet.
8Die Druckgusskolben und Endkappen aus Aluminium haben eine hohe Intensität und sind leicht.
9Für hohe und niedrige Temperaturen gibt es verschiedene O-Ringmaterialien.
10Nach unterschiedlichen Anforderungen bieten wir Multi-Travel-Rotationen (z.B. 120°135°180°) und drei Positionsantriebe an.
11.Solenoidventile sind ohne Verbindungsplatte leicht zu montieren.
¢ Transaktionsprozess-Pneumatikantrieb
️ FAQ-Pneumatischer Aktor
1F: Ist die Bestellung von Mustern akzeptabel?
A: Natürlich.
2F: Wie kann ich bestellen?
A: Sie können uns eine E-Mail senden oder mich direkt anrufen.
3F: Wie viele Tage bis zur Lieferung?
A: Normalerweise innerhalb von 15-20 Tagen je nach Bestellmenge.
4F: Wie kann die Zahlung erfolgen?
A: Wir akzeptieren nur T/T.
5F: Wie wird die Lieferung erfolgen?
A: Über See, Luft oder Express.
