Polyester, das pneumatische Schwenkeinheit des Zahnstangentrieb-Auslöser-/0~90 Grad beschichtet
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Veson/OEM |
| Zertifizierung: | ISO/CE/SIL3 |
| Modellnummer: | VS-083DA |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 EA |
|---|---|
| Preis: | FOB Shanghai |
| Verpackung Informationen: | Karton/Sperrholzkiste |
| Lieferzeit: | 1 Woche |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 10000pcs/month |
|
Detailinformationen |
|||
| Material: | Aluminium-Legierung | Typ: | Pneumatikantrieb |
|---|---|---|---|
| Funktion: | Vierteldrehungsauslöser | Ventil: | pneumatischer Kolbenauslöser |
| Merkmal: | dauerhafte hohe Korrosionsbeständigkeit | Hafen-Größe: | Standard |
| Markieren: | Zahnstangentriebventilauslöser,pneumatischer Auslöser des Luftdrehmoments |
||
Produkt-Beschreibung

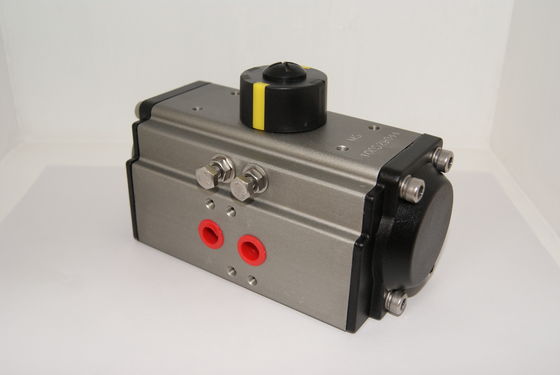

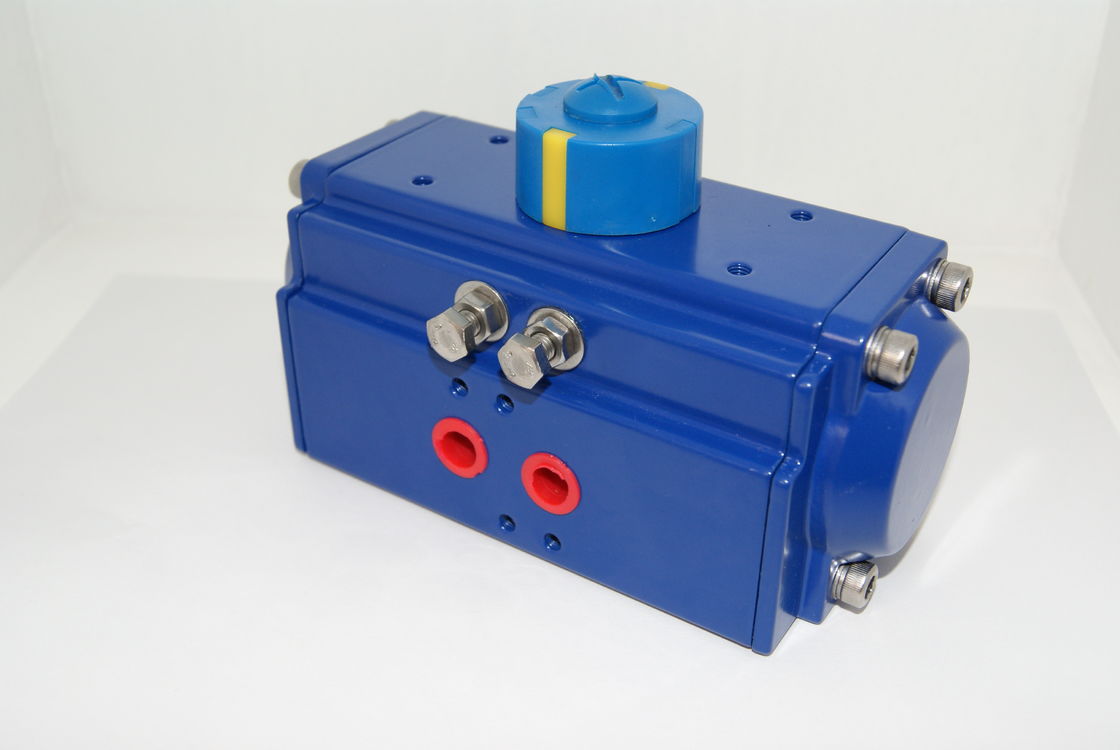

PTFE, das pneumatischen Zahnstangentrieb-Auslöser 0~90 Grad-Drehwinkel beschichtet
Pneumatischer Auslöser
| Material | Verdrängte Aluminiumlegierung |
| Drehwinkel | 0~90 Grad |
| Struktur | Zahnstangentriebschwenkeinheit |
| Funktions-Druck | 2~8bar |
| Oberflächenbehandlung | Eloxieren |
| Betriebstemperatur | Normale Temperatur: -20ºC (- 4°F) | 80ºC (+176°F); Hohe Temperatur: -15ºC (+5°F) | 150ºC (+302°F); Niedrige Temperatur: -40ºC (- 104°F) | 80ºC (+176°F). |
| Verbindung | NAMUR, ISO5211 und DIN3337 |
| Anwendung | Kugelventil, Drosselventil und Drehmaschine |
| Schalen-Farbe | grau, schwarz, Himmelblau, dunkelblau, rot, orange |
Pneumatischer Auslöser-Maß
Pneumatische Schwenkeinheit werden groß im Kugelventil und im Drosselventil benutzt.
Niedrige Kosten, Kompaktbauweise, langes Berufsleben.
Art des pneumatischen Auslösers: einfachwirkendes (Frühlingsrückkehr) oder doppeltes Fungieren.
Farbe: orange, blau, schwarz, dunkelgrau. wir nehmen Soemfarben und -marke an.
Funktionsdruck des pneumatischen Auslösers: 0.3~0.8MPa
Untere Verbindung: ISO 5211
Magnetventilstandard: Namur
Zusätze des pneumatischen Auslösers: Begrenzungsschalter-Kasten, Magnetventil, Stellwerk.
Veson-Doppeltes verantwortliches pneumatisches actautor Drehmoment talble
| Größe | Luftversorgungsdruck (Stange) | |||||
| 3,0 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | |
| Drehmomenttabelle (Nanometer) | ||||||
| VS-032DA | 4,6 | 6,1 | 7,6 | 9,2 | 10,7 | 12,2 |
| VS-052DA | 12,0 | 16,0 | 20,0 | 24,0 | 28,0 | 32,0 |
| VS-063DA | 21,7 | 28,9 | 36,0 | 43,4 | 50,6 | 57,8 |
| VS-075DA | 30,0 | 40,0 | 50,0 | 60,0 | 70,0 | 80,0 |
| VS-083DA | 46,8 | 62,4 | 78,0 | 93,6 | 109,2 | 124,8 |
| VS-092DA | 67,6 | 90,1 | 112,6 | 135,2 | 157,7 | 180,2 |
| VS-105DA | 97,7 | 130,3 | 162,9 | 195,5 | 228,0 | 260,6 |
| VS-125DA | 150,5 | 200,6 | 250,8 | 301,0 | 351,1 | 401,3 |
| VS-140DA | 260,7 | 347,6 | 433,8 | 521,4 | 608,3 | 695,2 |
| VS-160DA | 397,2 | 529,6 | 662,0 | 794,4 | 926,8 | 1059,2 |
| VS-190DA | 640,2 | 853,6 | 1067,0 | 1280,4 | 1493,8 | 1707,2 |
| VS-210DA | 798,0 | 1064,0 | 1330,0 | 1596,0 | 1862,0 | 2128,0 |
| VS-240DA | 1154,3 | 1539,0 | 1923,8 | 2308,5 | 2693,3 | 3078,0 |
| VS-270DA | 1755,0 | 2340,0 | 2924,0 | 3510,0 | 4095,0 | 4680,0 |
| VS-300DA | 2291,4 | 3055,2 | 3819,0 | 4582,8 | 5346,6 | 6110,4 |
Doppelter verantwortlicher Zahnstangentrieb-pneumatischer Standardauslöser NAUMR
► Spezifikationen des pneumatischen Auslösers
1. Verantwortliche Art: Doppeltes
2. Medium: sauber, trocken und ohne ätzende Druckluft
3. Luftversorgungsdruck: 0,25 Mpa -0,8
4. Betriebstemperatur: Standard: -20°C~+80°C
Hochtemperaturart: - 20°C~+180°C
5. Drehen Sie Winkel: 90°± 5°
6. Magnetventilspannung: AC220V oder DC24V oder gemäß des Antrags des Kunden.
► Entwurf u. Bau an des Reihen-doppelten verantwortlichen pneumatischen Auslösers
1. Volle Übereinstimmung zur spätesten Spezifikation: ISO5211DIN3337VD/VDE3845and NAMUR.
2. Der verdrängende Intensitätsaluminiumkörper besitzt eine abgezogene interne Oberfläche, die mit Schleifsteinanodenoxydation für langes Leben, niedrigem Reibungsbeiwert und schneller Leistung beschichtet wird.
3. Ausgezeichneter, kompakter und modernisierter Bau zusammen mit Multispezifikationen macht die Auswahl wirtschaftlich und nützlich.
4. Alle verantwortlichen Oberflächen nehmen hochwertige Lager, mit dem Ergebnis der niedrigen Reibung, des hohen Zykluslebens und keiner Geräusche an. Die zwei Reiseendanpassungsbolzen des Unabhängigen externen können leicht und genau zu justieren öffnen sich ±5°at und nahe Richtungen.
5. Der gleiche Entwurfsauslöser hat die Funktionsmodi der doppelten Fungieren und Frühlingsrückkehr, und die Frühlingsrückkehr hat die normal-offenen und Normalabschlussarten.
6. Multifunktionsstellungsanzeiger mit NUMER ist für die Befestigung von Zusätzen bequem.
7. Vorkomprimierte Lastsfeder ist für sichere Montage- und Zerlegungsverfahren bequem.
8. Druckgießende Aluminiumkolben und Endstöpsel haben hohe Intensität und Leichtgewichtler.
9. Verschiedene O-Ringe Materialien sind für Hochs und Tiefs-Temperatur verfügbar.
10. Entsprechend verschiedenen Nachfragen können wir Multi-Reiserotationen (z.B. 120°135°180°) und Dreiwegauslöser anbieten.
11. Magnetventile werden leicht ohne irgendeine Verbindungsplanke angebracht.
