9NM des pneumatischen zum abschleifenden pneumatischen Antiantrieb Luft-Auslösers des Ventil-4620Nm

Produkt-Beschreibung

Pneumatische Schwenkeinheits-Luft-Stellzylinderfeder-Rückkehr-Ventil-pneumatisches betätigtes Plastikventil

Einfachwirkende pneumatische Schwenkeinheit

AUFFALLENDE EIGENSCHAFTEN:

• Einzigartiger Federhalterungs-Bau.
• Vor führt Kompression, um länger zu entspringen Leben.
• Das einfache Zusammenbauen u. der Abbau der verschiedenen Kombination des Frühlinges stellt ein.
• Modulare Frühlingsbauerlaubniskombination von den Frühlingen, zum von optimim Drehmoment zu erzeugen.
• Beseitigt Bedarf an den Spezialwerkzeugen u. an den Schlüsseln.
• Keine Schmierung erfordert für Frühlinge.
• Behandelndes u. abbauendes Safe.

GROSSE LAGER:

• Große Auflagefläche, zum der Last zu verringern
• Hightech- Polymer für niedrige Reibung
• Tripelpunktlager eins auf Gestell, an zweiter Stelle auf Kolben Od,
  thid durch Kolbenschlüsselrollen auf Zahntrieb.

ISO-AUFLAGE:

• Ventilmontage gemäß ISO 5211 mit einer zusätzlichen höheren Größenauflage.
• Standardisierung von Montagezusätzen
• ISO, die Ring für genauen Standort zentriert.
• Achteckige Antriebsachse für Leichtigkeit der Montage.

FRÜHLING:

• Gr., III überzogene Epoxidfrühlinge, die hohe Korrosionsbeständigkeit haben.
• Modulare Frühlinge eingestellt Ansprechen von verschiedenen Ventildrehmomenteigenschaften.
• Nicht wölbender modularer Frühlingsentwurf.

► Bau

1, Indikator

Stellungsanzeiger mit NAMUR ist für Zusätze wie Begrenzungsschalter-Kasten, Stellwerk und so weiter anbringen bequem.

2, Zahntrieb

Thepinion ist Hochpräzision und integrativ, gemacht Formvernickelnlegierungsstahl, passen Sie voll sich an die spätesten Standards von ISO5211, DIN3337, NAMUR an. Die Maße können besonders angefertigt werden und der Edelstahl ist verfügbar.

3, Auslöser-Körper

Entsprechend den verschiedenen Anforderungen die verdrängte Aluminiumlegierung ASTM6005
Körper kann mit stark anodisiert worden behandelt werden, das Pulver-Polyester, das gemalt wird (unterschiedlich
Farben ist wie blaues, orange, gelbes etc.), die PTFE oder Nickel überzogen werden verfügbar.

4, Endstöpsel
Druckgießendes Aluminiumpulver-Polyester gemalt in den verschiedenen Farben, in PTFE oder in Nickel überzogen.

5, Kolben
Die Doppelgestellkolben werden das Druckgussaluminium der Form gemacht, das mit stark anodisiertem oder madeform Formstahl mit Galvanisation behandelt wird. Symmetrische Montageposition, langes Zyklusleben und schnelle Operation, Rotation aufhebend, durch die Kolben einfach umwandeln.

6, Reiseanpassung
Die Schleppseilunabhängiger externen travelstop Anpassungsbolzen machen adjust± 5° an sich öffnen und nahe Richtungen leicht und genau ein.

7, leistungsstarke Frühlinge
Vorbelastete beschichtende Federn werden formth leistungsstarken Versuch für beständiges gegen Korrosion und längere Nutzungsdauer hergestellt, die sicher gekündigt werden und verschiedenen Anforderungen des Drehmoments bequem gerecht werden können, indem sie die Quantität von Frühlingen ändern.

8, Lager u. Führer
Gemacht von der niedrigen Reibung, langlebiges Verbundmaterial, um den direkten Kontakt zwischen Metallen zu vermeiden. Die Wartung und der Ersatz ist einfach und bequem.

9, O-Ringe
NBR-Gummio-ringe stellen störungsfreie Operation an den Standardtemperaturspannen zur Verfügung. Forhighandlow-Temperaturanwendungen Viton oder Silikon.

► elektropneumatisches Ventil-Auslöser

Frühlingsrückholauslöser

1. Kolben nach außen, die Frühlinge veranlassend sich zusammenzudrücken, der Zahntrieb dreht sich nach links, während Luft vom Hafen B. erschöpft wird.

2. Verlust des Luftdrucks auf Hafen A, die gespeicherte Energie in den Frühlingen zwingt die Kolben einwärts. Der Zahntrieb dreht sich rechtsläufig, während Luft vom Hafen A. erschöpft wird.

3. Lüften Sie, um b-Kräfte nach außen zu tragen die Kolben und die Frühlinge veranlassen sich zusammenzudrücken, der Zahntrieb, sich dreht nach links, während Luft vom Hafen B. erschöpft wird.

4. Verlust des Luftdrucks auf Hafen A, die gespeicherte Energie in den Frühlingen zwingt die Kolben einwärts. Der Zahntrieb dreht sich rechtsläufig, während Luft vom Hafen A. erschöpft wird.

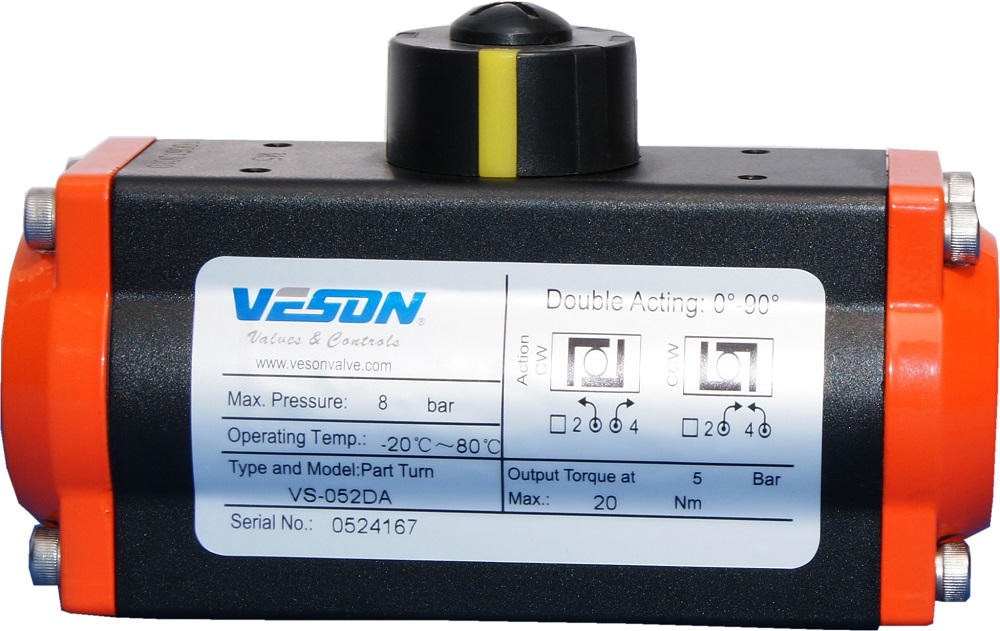

pneumatischer Auslöser

H.S-CODE: 8412390000
Modell:

Exportbereich: Nordamerika-Zentral-Süden Amerika asiatisch-europäisches Afrika Ozeanien

Einleitung:
GEGEN pneumatische Auslöser der Reihe (rack& Zahntrieb) haben Sie die folgenden Eigenschaften.

> 15 Auslösermodelle, der Abtriebsdrehmoment von 9NM zu 4620Nm bei Luftzufuhr mit 6 Stangen.

> Untere Bohrung stimmt mit ISO5211/DIN3337 überein, um Ventil, Schnittstelle zusammenzubringen für das Magnetventil, stimmen Bohrung des oberen Endes der Welle und der Spitze für zusammenbauende Zusätze mit Standard VDI/VDE3845 (Namur) und +/- 5-Grad-Hubverstellung überein.

> Der Auslöserkörper u. -kolben sind über stark anodisierter Behandlung 20um und über Epoxidüberzogenem 100um auf Endstöpseln, die Qualifikation ASTM B117 treffen, in 500 Stunden Salz verbreiten Sie Test, keine Korrosion auf Auslöser.

> Der Endstöpsel kann blaues, schwarzes, graues, gelbes etc. sein. Als Ihr Antrag.

> PTFE, Nickel, Epoxy-Kleber, Polyester und keramische überzogene gegen ätzende u. abschleifende Umwelt sind verfügbar.
