Multiport-Pneumatische Kugelventil-Package-Lösung für den Chemiereaktor-Zufuhrwechsel
Produktdetails:
| Herkunftsort: | Shanghai, China |
| Markenname: | VESON |
| Zertifizierung: | ISO 9001:2015 SGS |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | USD 200-1500 / Piece |
| Verpackung Informationen: | Sperrholzkoffer der Marke VESON oder des Kunden mit stoßfester Schaumstoffeinlage, Verpackung in Exp |
| Lieferzeit: | 5–7 Werktage für den Lagerbestand, 20–30 Tage für die Produktion |
| Zahlungsbedingungen: | T/T, L/C, PayPal, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 Stück pro Monat |
|
Detailinformationen |
|||
| Ventiltyp: | 3-Wege-Kugelhahn mit mehreren Anschlüssen (L-Anschluss / T-Anschluss) | Aktuatortyp: | Doppeltwirkendes pneumatisches Zahnstangengetriebe |
|---|---|---|---|
| Größenbereich: | DN15 bis DN150 (1/2" bis 6") | Druckstufe: | PN16 / PN40 / Klasse 150 / Klasse 300 |
| Körpermaterial: | SS304, SS316, WCB-Kohlenstoffstahl | Ballkonfiguration: | L-Port (90°-Umschaltung) oder T-Port (180°-Mischung/Umleitung) |
| Sitzmaterial: | PTFE, RTFE, PEEK | Luftversorgung: | 4–8 bar (60–120 psi) |
| Betriebstemperatur: | -20°C bis +180°C | Verbindung beenden: | Flansch ANSI B16.5, NPT/BSP-Gewinde |
| Hervorheben: | Multiport-Pneumatisches Kugelventil,Doppelwirkendes Pneumatisches Kugelventil |
||
Produkt-Beschreibung
Multiport-Pneumatisches Abschaltventil für die Umschaltung von Reaktorzufuhr und Tank-Farm-Manifold
DieVESON-Pneumatisches Ballverschlussventil mit mehreren Portsist so konzipiert, dass komplexe Mehrventil-Sammler durch eine einzige integrierte Einheit ersetzt werden können. Erhältlich in L-Port (90°-Schaltvorgang) und T-Port-Konfigurationen (180°-Mischung/Umlenkung),Dieses Paket verringert den Schlittenabdruck erheblich, die Komplexität der Rohrleitungen und mögliche Leckagewege in den Chemiereaktorzufuhrsystemen und Tankanlagen.
Vielfache Vorteile der Verringerung
| Traditionelle Anlage | VESON Mehrportlösung |
| 3 x 2-Wege-Ventile + Tees + Rohrleitung | 1 x 3-Wege L-Portventilpaket |
| 4 x Zweiwegventile + Kreuz + Rohrleitung | 1 x 3-Wege-T-Port-Ventilpaket |
| Mehrfachantriebe, Magnetventile, Grenzschalter | Einzelschaltvorrichtung, Magnet, Grenzschalter |
Wesentliche Merkmale
- L-Port-Konfiguration:90°-Rotationsschalter fließen zwischen zwei unabhängigen Schaltkreisen (Port A B oder Port A C)
- T-Port-Konfiguration:180°-Rotation bei der Durchflussmischung (alle drei Ports verbunden) oder Umleitung (jede Kombination aus zwei Ports)
- Einsatz eines einzelnen Aktoren:Ein doppelt wirkender pneumatischer Aktor steuert alle Portwechsel, wodurch die Automatisierungshardware um bis zu 60% reduziert wird
- Verringerte Leckagewege:Eliminiert mehrere Flanschverbindungen und Schweißverbindungen und minimiert das Risiko flüchtiger Emissionen
- Kompakter Fußabdruck:Typische Einsparungen von 40 bis 50% an Schieberäumen im Vergleich zu Mehrventilversorgungsanlagen
- Fabrikvormontiert:Das komplette Paket kommt vorgeprüft und bereit für die Installation, wodurch die Einsatzzeit im Feld verkürzt wird
Technische Spezifikation
| Parameter | Spezifikation |
| Typ des Ventils | 3-Wege-Multiport-Kugelventil |
| Kugelkonfiguration | L-Anschluss (90° zweiseitige Umschaltung) / T-Anschluss (180° dreiseitige Umschaltung) |
| Typ des Aktoren | Doppelwirkende oder federrückführende Pneumatische Stange und Stange |
| Größenbereich | DN15 bis DN150 (1/2" bis 6") |
| Druckbewertung | PN16 / PN40 / Klasse 150 / Klasse 300 |
| Körpermaterial | SS304, SS316, WCB Kohlenstoffstahl |
| Material des Sitzes | PTFE, RTFE, PEEK |
| Luftversorgung | 4 bis 8 bar (60 bis 120 psi) |
| Betriebstemperatur | -20°C bis +180°C |
| Verbindung beenden | Flanken (ANSI B16.5), Gewinde (NPT/BSP) |
| Abschaltklasse | Klasse VI (Blasendichte) |
| Zertifizierung | ISO 9001:2015,, SGS |
Zielanwendungen
- Wechsel der Chemiereaktorzufuhr (Rohstoff A vs. B vs. C)
- Duplexfilterrückspülschlitze (Schalter im Dienst/Standby)
- Anlagen für die Übertragung von Produkten aus Tankbetrieben
- Verwahrungstransfermessungsschlitze
- Wärmetauscher-Bypass- und Umleitungssysteme

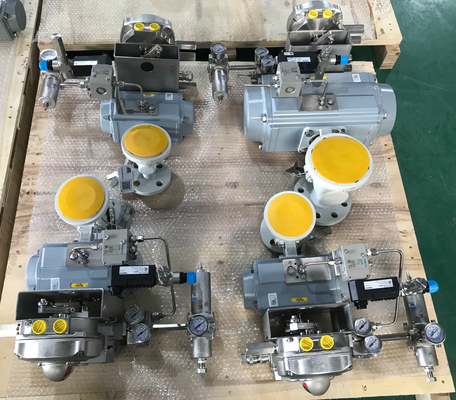

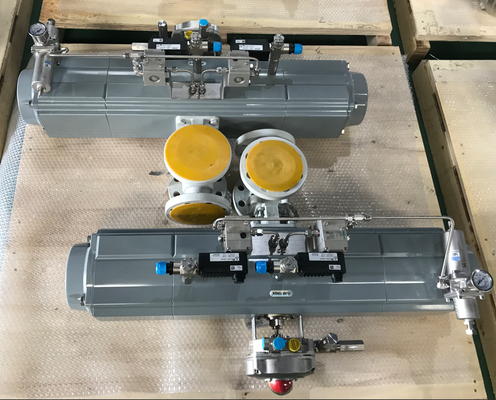

Fabrikvormontiert mit SS316-Härtschläuchen, vollständig durchlaufen und mit vollständigen Materialzertifikaten und FAT-Dokumentation geliefert.Kontaktieren Sie unser Engineering-Team für L-Port vs. T-Port Auswahl Anleitung.
