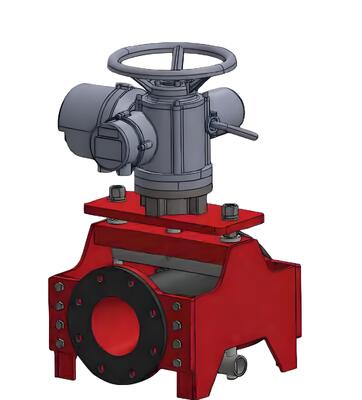

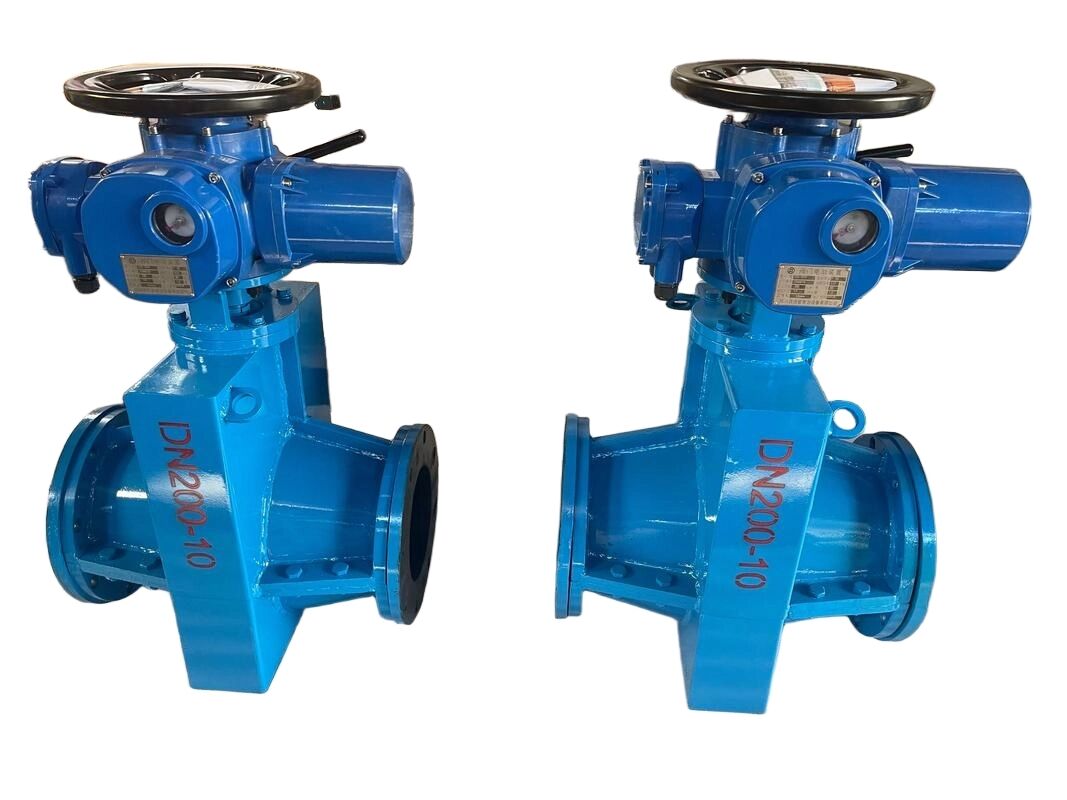

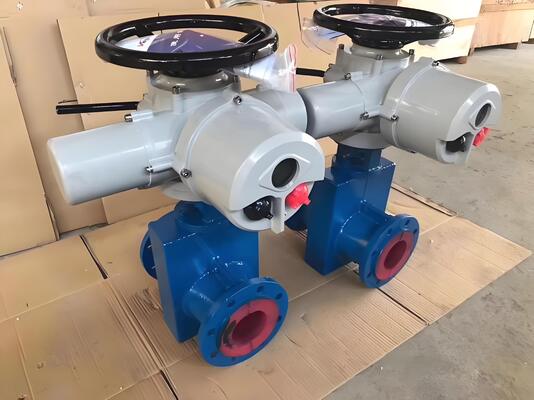

Elektrisch-pneumatischer Zweimodus-Klemmventilsatz für Pipelinesysteme zum Transport abrasiver Medien
Produktdetails:
| Herkunftsort: | Shanghai, China |
| Markenname: | VESON |
| Zertifizierung: | ISO 9001:2015 SGS |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | USD 600-3500 / Piece |
| Verpackung Informationen: | Sperrholzkoffer mit VESON-Logo und stoßfester Schaumstoffeinlage, Exportverpackung |
| Lieferzeit: | 7–10 Werktage für den Lagerbestand, 25–35 Tage für die Produktion |
| Zahlungsbedingungen: | T/T, L/C, PayPal, Western Union |
| Versorgungsmaterial-Fähigkeit: | 1200 Stück pro Monat |
|
Detailinformationen |
|||
| Ventiltyp: | Dual-Mode-Quetschventil (elektrisch + pneumatisch) | Größenbereich: | DN50 bis DN400 (2" bis 16") |
|---|---|---|---|
| Druckstufe: | PN10 / PN16 / Klasse 150 | Körpermaterial: | Sphäroguss, epoxidbeschichtet, SS316 |
| Material der Hülle: | Naturkautschuk, EPDM, NBR, Viton | Primärer Aktuator: | Elektrischer Multiturn (4–20 mA modulierend) |
| Sekundärer Aktuator: | Pneumatische Federrückstellung (ausfallsicher) | Luftversorgung: | 4–8 bar (60–120 psi) |
| Betriebstemperatur: | -40 ° C bis +120 ° C. | Verbindung beenden: | Flansch ANSI B16.5 / DIN PN16 |
| Hervorheben: | Klemmventilsatz für Pipelinesysteme,Klemmventilsatz für den Transport abrasiver Medien,Pneumatischer Zweimodus-Klemmventilsatz |
||
Produkt-Beschreibung
Elektrische Pneumatische Zwei-Modus-Zählventilmontage für Abrasivmedien-Transportleitungen
DieVESON Zwei-Modus-Klemmventil-Zusammenbauprovides the ultimate in reliability for critical abrasive slurry transport pipelines by combining an electric actuator for precise modulating control with a pneumatic spring-return actuator for fail-safe emergency shutdownDiese redundante Steuerungsarchitektur gewährleistet einen ununterbrochenen Schutz bei den anspruchsvollsten Bergbau- und Mineralverarbeitungsarbeiten.
Doppelmodus-Redundanz
| Modus | Antrieb | Funktion |
| Primär (Normal) | Elektrische Mehrdrehfunktion | Genaue Strömungsregelung über ein DCS-Signal von 4-20mA |
| Sekundär (Notfall) | Pneumatische Feder-Rückkehr | Automatische Ausfallschließung bei Stromausfall oder ESD-Signal |
Wesentliche Merkmale
- Überflüssige Steuerung:Doppelantriebssystem bietet unabhängige primäre und Notschaltmöglichkeiten für SIL-Sicherheitsschleifen
- Nahtlose Umschaltung:Pneumatischer Ausfallsicherungsauslöser schaltet sich automatisch ohne äußeres Eingreifen innerhalb von 1 Sekunde nach Leistungsverlust ein
- Durchflussbahn mit vollem Durchfluss:Keine inneren Hindernisse oder tote Zonen beseitigen Verstopfung in hochfesten Schlamm Service
- Auswechselbarer Hülle:Schnellwechsel-Hülse Design ermöglicht den Ersatz vor Ort ohne spezielle Werkzeuge oder Ventilentfernung
- Integrierte Grenzschalter:Beide Aktoren verfügen über mechanische Schalter und Grenzschalter zur umfassenden Positionsrückmeldung
- Verpackung auf dem Schlitten:Ein komplettes, vormontiertes, vorverkabeltes und in der Fabrik getestetes Paket verkürzt die Zeit der Außeneinrichtung um 60%
Technische Spezifikation
| Parameter | Spezifikation |
| Typ des Ventils | Zwei-Modus-Klemmventil (elektrisch + pneumatisch) |
| Größenbereich | DN50 bis DN400 (2" bis 16") |
| Druckbewertung | PN10 / PN16 / Klasse 150 |
| Körpermaterial | Epoxybeschichtet, aus elastischem Eisen, SS316 |
| Material der Hülle | Naturkautschuk, EPDM, NBR, Viton |
| Primärantrieb | Elektrische Multi-Turn (4-20mA Modulierung) |
| Sekundärantrieb | Pneumatische Feder-Rückkehr (ausfallsicher) |
| Luftversorgung | 4 bis 8 bar (60 bis 120 psi) |
| Betriebstemperatur | -40°C bis +120°C |
| Verbindung beenden | Flanken (ANSI B16.5 / DIN PN16) |
| Sicherheit und Integrität | SIL 2 Fähigkeit (IEC 61508) |
| Zertifizierung | ISO 9001:2015, SGS |
Zielanwendungen
- Kritische Schlammtransportleitungen mit ESD-Anforderungen
- Rohrleitungen für Bergbaukonzentrate und Rückstandsrohre
- Abfluss von Verdickungsmitteln für die Mineralverarbeitung
- Abwasserleitungen zum Baggen
- Aschenbehandlungssysteme von Kraftwerken
Das komplette Paket umfasst eine vorverkabelte Verbindungskiste, einen Fabrikschlusstestbericht, eine SIL-Konformitätserklärung und eine vollständige Rückverfolgbarkeit des Materials.Kontaktieren Sie unser Automatisierungsteam für benutzerdefinierte Kontrollkonfigurationen.
