Detailinformationen |
|||
| Material: | Aluminiumlegierung | Reaktionszeit: | 0,1–0,5 Sekunden |
|---|---|---|---|
| actuatorType: | Pneumatisch | Drehmomentbereich: | 10-500 Nm |
| Verbindungstyp: | ISO 5211 Flansch | Kontrolltyp: | 3-Positionen-Steuerung |
| Dichtungsmaterial: | NBR (Nitrilkautschuk) | Montageart: | NAMUR-Standard |
| Hervorheben: | 3 Positions-Pneumatikantrieb für Ventile,mit einer Leistung von mehr als 10 W,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W |
||
Produkt-Beschreibung

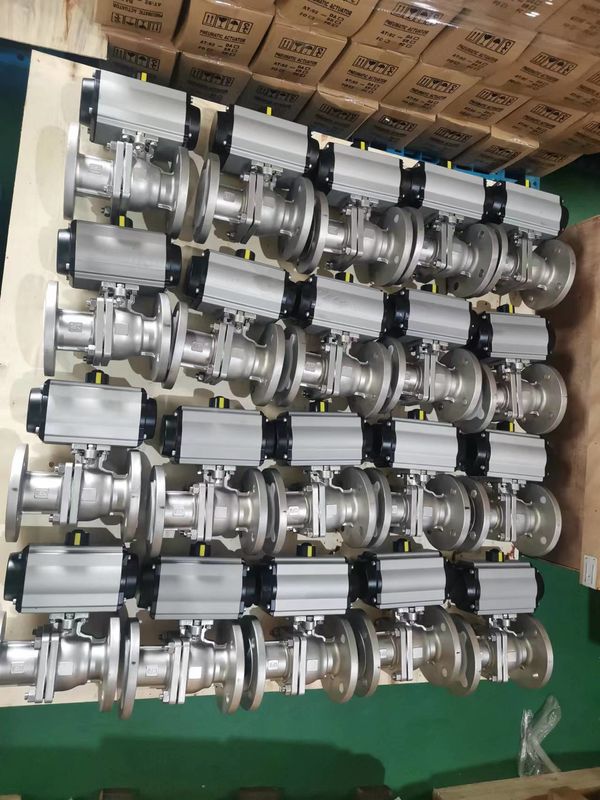

Pneumatischer Aktor zur Ventilautomation in Position 3
Der 3-Positions-Pneumatikbetreiber ist ein sehr zuverlässiges und effizientes Gerät, das speziell für Anwendungen der Ventilautomation entwickelt wurde.Es bietet eine präzise und robuste Steuerung der Ventilpositionen mit drei verschiedenen Positionierungspunkten für eine verbesserte Betriebsflexibilität und Prozesssteuerung.
Mit einer Vierteldrehfunktion dreht dieser Aktor die Ventilwellen um 90 Grad, was ihn für den Betrieb von Kugelventilen, Schmetterlingsventilen und Steckventilen unerlässlich macht.Die schnelle und präzise Ventilpositionierung sorgt für eine optimale Durchflussregelung in verschiedenen Industrieprozessen.
Der Antrieb ist aus hochwertigen Materialien hergestellt, einschließlich NBR-Dichtungen (Nitrilkautschuk), und bietet eine hervorragende Abwehrfähigkeit gegen Verschleiß, Öl und Chemikalien.einheitlicher Betrieb, und geringe Wartungsaufwand in anspruchsvollen Umgebungen.
Der Aktor lässt sich nahtlos mit elektropneumatischen Positionierern integrieren, um eine genaue Positionierung auf der Grundlage von Steuerungssystembefehlen zu ermöglichen, wodurch die Systemgenauigkeit, Reaktionsfähigkeit,und Effizienz bei gleichzeitiger Bereitstellung wertvoller Rückmeldungen für Echtzeitüberwachung und Diagnose.
Wesentliche Merkmale
- 3 Position Pneumatischer Aktor mit präziser Steuerung für Anwendungen mit mehreren Positionen
- Entwurf eines doppelt wirksamen pneumatischen Aktoren für einen zuverlässigen und effizienten Betrieb
- Verbindungsart: ISO 5211 Flansche zur einfachen und standardisierten Montage
- Drehmomentbereich von 10 bis 500 Nm, geeignet für verschiedene Ventilgrößen und Anforderungen
- Oberflächenbehandlung: Anodisierte Oberfläche für eine höhere Haltbarkeit und Korrosionsbeständigkeit
- Montageart: NAMUR-Standard, kompatibel mit einer Vielzahl von Zubehörteilen
- Ausgestattet mit einem elektropneumatischen Positioniergerät zur präzisen Positionierung und Steuerung
Technische Spezifikation
| Parameter | Spezifikation |
|---|---|
| Produktbezeichnung | Position 3 Pneumatischer Aktor |
| Drehmomentbereich | 10 bis 500 Nm |
| Positionen | 3 |
| Dichtungsmaterial | NBR (Nitrilkautschuk) |
| Oberflächenbehandlung | mit einem Durchmesser von mehr als 0,01 mm |
| Typ der Montage | NAMUR-Standard |
| Anwendung | Automation der Ventile |
| Kontrolltyp | 3 Positionskontrolle |
| Verbindungsart | ISO 5211 Flansche |
| Reaktionszeit | 0.1-0.5 Sekunden |
Anwendungen
Der 3-Positions-Pneumatikbetreiber bietet eine präzise Steuerung in verschiedenen Anwendungen der industriellen Automatisierung, einschließlich Öl und Gas, chemischer Verarbeitung, Wasserbehandlung, Stromerzeugung,Produktion von Lebensmitteln und Getränken und HVAC-Systeme.
Die ISO 5211 Flanschverbindung sorgt für eine sichere Montage, während die Vierteldrehfunktion eine schnelle 90-Grad-Rotation für einen schnellen Wechsel zwischen offenen, geschlossenen und mittleren Positionen ermöglicht.Die NAMUR-Standardmontage erleichtert die Kompatibilität mit Zubehör wie Magnetventilen, Grenzschalter und Positionierer.
Anpassungsmöglichkeiten
Aus hochwertiger Aluminiumlegierung gefertigt, bietet unser 3-Positions-Pneumatik-Aktor Langlebigkeit und Leichtigkeit.Wir bieten kundenspezifische Dienstleistungen zur Integration fortschrittlicher elektro-pneumatischer Positionierer., was die Genauigkeit und Zuverlässigkeit erhöht.
Individuelle Spezifikationen für Material, Reaktionszeit oder Steuerungssystemintegration sorgen für eine optimale Leistung, die auf Ihre individuellen Anforderungen an die Ventilautomation zugeschnitten ist.
Unterstützung und Dienstleistungen
Wir bieten umfassende technische Unterstützung, einschließlich Installationsanleitungen, Fehlerbehebung und Wartungstipps, um eine optimale Leistung der Aktoren sicherzustellen.Leistungstests, und Schulungen für das Wartungspersonal.
Detaillierte Produkthandbücher, Software-Updates und FAQs finden Sie in unserem Online-Ressourcenzentrum.
Häufig gestellte Fragen
F1: Was ist ein 3-Positions-Pneumatikbetrieb?
Ein 3-Positions-Pneumatikantrieb ist eine Vorrichtung, die die Ventilbewegung mit Druckluft steuert.Position der Ausgangswelle in drei verschiedene Positionen für eine genauere Steuerung im Vergleich zu Standard-Zwei-Positions-Aktoren.
F2: Welche typischen Anwendungen hat ein 3-Positions-Pneumatikbetrieb?
Dieser Aktor wird häufig in Industrieautomation, HVAC-Systemen, Wasseraufbereitungsanlagen und Fertigungsprozessen eingesetzt, bei denen eine präzise Ventilposition erforderlich ist, um den Durchfluss, den Druck,oder andere Parameter.
F3: Welche Materialien werden bei der Konstruktion des Aktoransatzes verwendet?
Der Aktor besteht in der Regel aus langlebigen Materialien wie anodisiertem Aluminium für den Körper und Edelstahl für innere Komponenten,Sicherstellung der Korrosionsbeständigkeit und der langen Lebensdauer in verschiedenen Umgebungen.
F4: Welche Steuersignale unterstützt der 3-Positions-Pneumatikbetreiber?
Es unterstützt pneumatische Steuerungssignale zur Positionierung, oft in Kombination mit elektrischen Rückkopplungssensoren zur Überwachung der Position des Aktoren in Echtzeit,die Integration in automatisierte Steuerungssysteme ermöglicht.
F5: Wie installiere ich den 3-Positions-Pneumatikbetreiber?
Die Montage umfasst die Montage des Aktoren auf das Ventil unter Verwendung der bereitgestellten Halterungen und Kupplungen.Anschluss an ein Druckluftversorgungs- und Steuerungssystem gemäß den Herstellerrichtlinien für den ordnungsgemäßen Betrieb.
