Schneller verantwortlicher explosionssicherer Ventil-Auslöser, Luft-Drehmoment-pneumatischer Auslöser LÄRM Standard
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Veson/OEM |
| Zertifizierung: | ISO/CE/SIL3 |
| Modellnummer: | VS-092DA-3P |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 EA |
|---|---|
| Preis: | FOB Shanghai |
| Verpackung Informationen: | Karton/Sperrholzkiste |
| Lieferzeit: | 1 Woche |
| Zahlungsbedingungen: | L / C, T / T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 10000pcs/month |
|
Detailinformationen |
|||
| Material: | Aluminiumlegierung | Typ: | Pneumatischer Aktor |
|---|---|---|---|
| Funktion: | Vierteldreh-Aktor | Ventile: | Pneumatischer Kolbenantrieb |
| 3 Position: | 3-position (90° Rotation) 3 pneumatische Auslöser der Position | Name: | Explosionssichere Ventilbetätigung |
| Hervorheben: | Einzel amtierende pneumatischem Antrieb,Luftkolbenauslöser |
||
Produkt-Beschreibung

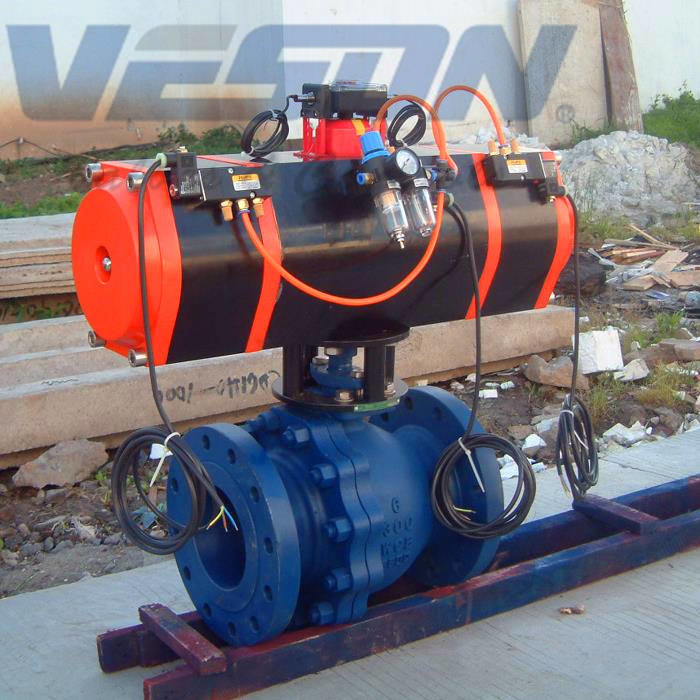

3 Positionen pneumatisches Kugelventil mit Aktor
Luftbetätigung
- Durch Forschung, Entwicklung und Design integrieren die pneumatischen Aktoren der XM-Serie die neuesten Technikmaterialien und innovative Ideen.
- Vollständige Übereinstimmung mit den neuesten Spezifikationen: ISO5211, DIN3337 und VDINDE-3854, NAMUR.
-
Der extrudierende Hochintensitäts-Aluminiumkörper besitzt eine geschliffene Innenfläche, die für eine lange Lebensdauer mit harter Anoden-Sauerstoffversorgung beschichtet ist.
-
Die ausgezeichnete kompakte und modernisierte Konstruktion sowie die vielfältigen Spezifikationen machen die Auswahl sowohl wirtschaftlich als auch vorteilhaft.
-
Alle wirkenden Oberflächen übernehmen ein hochwertiges Lager, was zu geringer Reibung, hoher Lebensdauer und keinem Lärm führt
-
Die beiden unabhängigen äußeren Schlagregelschrauben lassen sich leicht und präzise ±5° sowohl in der offenen als auch in der nahen Richtung einstellen.
-
Dieselben Umrissantriebe verfügen über die Funktionsmodi Doppelwirkung und Einzelwirkung (Spring-Return).
-
Der Multi-Funktionsindikator mit NAMUR ist für die Montage von Zubehör bequem.
-
Vorkomprimierte Lastfeder ist für sichere Montage und Abrissverfahren praktisch.
-
Druckguss-Aluminiumkolben und Endkappen haben hohe Intensität und geringes Gewicht.
-
Für hohe und niedrige Temperaturen gibt es verschiedene O-Ringmaterialien.
-
Solenoidventile sind ohne Verbindungsplatte leicht zu montieren.
Standardtechnische Parameter
Entwurf:
| Großbritannien | ASME | DIN | JIS | |
| Entwurf | Die in Absatz 1 genannte Regelung gilt nicht. |
ASME B16.34 für die Produktion von Kraftstoffen |
DIN 3357/1 2EN12516-1 |
ASME B16.34 und API608 |
| Druck | PN116-PN40 | ASME B16.34 Klasse 150 ASME B16.34 Klasse 300 |
Einheitliche Prüfungen PN10-PN40 |
JISB2001 10K JIS B2001 20K |
| Von Angesicht zu Angesicht | Die in Absatz 1 genannten Angaben sind zu beachten. | ASME B16.10 | DIN 3202 | JIS B2002 |
| Endflansche | Die in Absatz 1 genannte Regelung gilt nicht für die Berechnung der Zulassung. | ASME B16.5 | DIN 2543 bis 2545 | JIS B2212 JIS B2214 |
| Inspektion Prüfungen |
Die in Absatz 1 genannten Angaben sind zu beachten. | für die Produktion von Kraftstoffen | DIN 3230/3 | JIS B2003 |
| Feuersicherheit | API 607 | API 607 4 th1993 | API 607 4 th1993 | API 607 4 th1993 |
Kugelventil
Häfen: voller Hafen
Karosserie: drei Stücke
Größenbereich: 1⁄2 ′′ - 12 ′′ (12 mm - 300 mm)
Temperaturbereich: -50°F bis 650°F (-46°C bis 343°C)
Druckkennwerte: ASME Klasse 150,ASME Klasse 300.(pn10 bis pn40 abgedeckt)
Endverbindungen:
ASME B16.34 Klasse 150,ASME B16.34 Klasse 300
DIN PN16,PN25,PN40
JIS 10K, 20K
Körpermaterialien: Edelstahl (CF8, CF8M, CF3M), Kohlenstoffstahl (WCB)
Material des Sitzes: PTFE, PEEK
Anwendungsbereiche: Prozess, Tankanlagen, Treibstoffversorgung, Öl und Gas
Steuerung: manuell
Designmerkmale:
Eingebettete ISO 5211 Direktmontageplatte einfache Automatisierung
Feuersicherheitsdesign genehmigt
Anti-statische Vorrichtungen für Kugelstammkörper
Ausblasbeständiges Stamm
Druckbalance-Loch im Kugelschlitz
TA-LUFT-Entwurf genehmigt
Casting-Chef auf dem Körper zum Entleeren
3 Positionen Pneumatikantrieb
Zwei Arten von 3-Positions-Pneumatikantrieben: 0°-45°-90° und 0°-90°-180°
Nach dem Einlaufen der Luft aus dem Lufteingang in den Zylinder2 werden die Bewegungen der Kolben in Richtung der Enden durch den Hilfskolbenmechanismus begrenzt.So bleiben die Kolben in der mittleren Position. Die Position der mittleren Position kann auf 20° eingestellt werden., 30°, 50°, 75° und 95°,1 20°, 1 30°, 150°, 1 75° usw. durch Verwendung der Schrauben an jedem Ende der Oberfläche.
