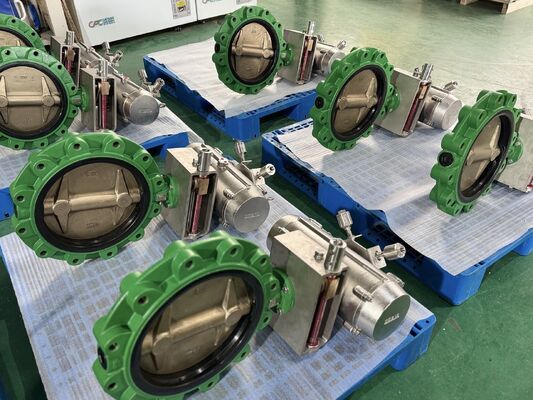

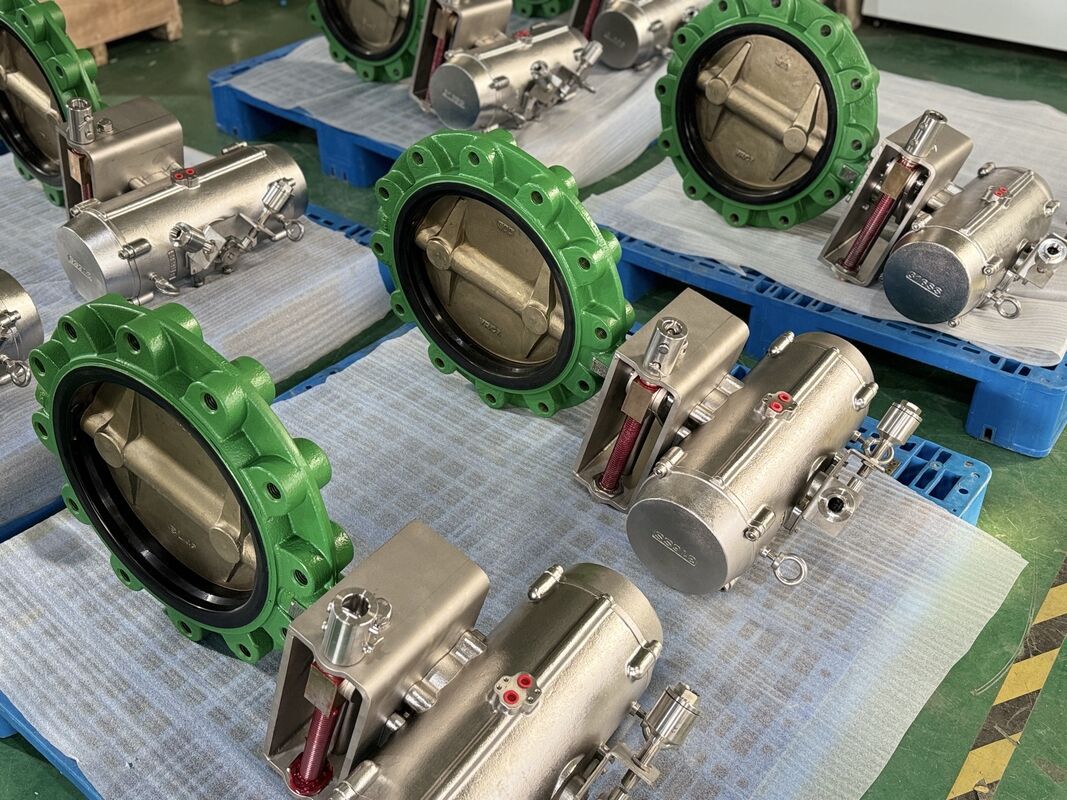

Hochleistungs-Triple-Offset Lug Butterfly Valve mit Metallsitz Verlängerte Lebensdauer Null Leckage
Produktdetails:
| Herkunftsort: | Shanghai, China |
| Markenname: | VESON |
| Zertifizierung: | ISO 9001:2015 SGS |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | USD 150-3500 / Piece |
| Verpackung Informationen: | Sperrholzkoffer mit VESON-Logo und stoßfester Schaumstoffeinlage, Exportverpackung |
| Lieferzeit: | 3–5 Werktage für den Lagerbestand, 15–25 Tage für die Produktion |
| Zahlungsbedingungen: | T/T, L/C, PayPal, Western Union |
| Versorgungsmaterial-Fähigkeit: | 3000 Stück pro Monat |
|
Detailinformationen |
|||
| Ventiltyp: | Absperrklappe mit dreifach versetztem Ansatz | Größenbereich: | DN80 bis DN1200 (3" bis 48") |
|---|---|---|---|
| Druckstufe: | ANSI 150lb / 300lb / 600lb | Körpermaterial: | WCB-Kohlenstoffstahl / CF8M SS316 |
| Scheibenmaterial: | CF8M SS316 / Duplex / Inconel | Sitztyp: | Laminiertes Metall / Stellit-Hartbeschichtung |
| Betrieb: | Manuelles Getriebe / pneumatischer / elektrischer Antrieb | Feuer-Safe: | API 607 / ISO 10497 zertifiziert |
| Leckageklasse: | Null Leckage (Klasse VI) | Verbindung beenden: | Öse (ANSI B16.5) |
| Zertifikat: | ISO 9001:2015, SGS, API 607 | ||
| Hervorheben: | Dreifachverschiebung,Metallsitz ohne Leckage,Hochleistungs-Steckventil |
||
Produkt-Beschreibung
Hochleistungs-Doppel-Exzenter-Schmetterlingsventil mit Metall-Sitz
Das VESON Hochleistungs-Doppel-Exzenter-Schmetterlingsventil repräsentiert die Premium-Klasse der Schmetterlingsventiltechnologie. Das Doppel-Exzenter-Design eliminiert Reibung zwischen Scheibe und Sitz während des gesamten Hubs, während die Metall-zu-Metall-Abdichtung eine Null-Leckage und einen feuerfesten Betrieb für kritische Absperranwendungen in der Öl- und Gasindustrie, Petrochemie und Energieerzeugung bietet.
Doppel-Exzenter erklärt
| Exzentrizität | Funktion |
| 1. Exzentrizität | Schaft hinter der Sitzebene positioniert, wodurch eine Nocken-artige Abdichtung entsteht |
| 2. Exzentrizität | Schaft versetzt zur Mittellinie der Bohrung positioniert, ermöglicht volle Scheibenfreiheit |
| 3. Exzentrizität | Konische Sitzgeometrie, die Gleitreibung für eine verlängerte Lebensdauer des Sitzes eliminiert |
Hauptmerkmale
- Metall-zu-Metall-Abdichtung: Laminierter Edelstahl-/Graphitsitzring bietet Null-Leckage mit feuerfester Konformität gemäß API 607
- Reibungsfreier Betrieb: Die Doppel-Exzenter-Geometrie sorgt dafür, dass sich die Scheibe sofort vom Sitz abhebt, ohne zu reiben, was die Lebensdauer des Sitzes auf über 100.000 Zyklen verlängert
- Hochtemperatur-fähig: Geeignet für Temperaturen von -196°C (kryogen) bis +800°C mit entsprechenden Trim-Materialien
- Bidirektionale Abdichtung: Volle Nennabschaltung in beiden Durchflussrichtungen eliminiert Einschränkungen bei der Installationsausrichtung
- Stellite-Hartauftragung: Optionale Stellite 6 oder 21 Hartauftragung auf Sitz und Scheibe für überlegene Verschleißfestigkeit im abrasiven Einsatz
Technische Spezifikationen
| Parameter | Spezifikation |
| Ventiltyp | Doppel-Exzenter-Schmetterlingsventil |
| Größenbereich | DN80 bis DN1200 (3" bis 48") |
| Druckstufe | ANSI 150lb / 300lb / 600lb |
| Gehäusematerial | WCB Kohlenstoffstahl / CF8M SS316 |
| Scheibenmaterial | CF8M SS316 / Duplex / Inconel |
| Sitzausführung | Laminierter Metall- / Stellite-Hartauftrag |
| Betätigung | Manuelles Getriebe / Pneumatik / Elektroantrieb |
| Feuerfest | API 607 / ISO 10497 Konform |
| Leckageklasse | Null-Leckage (Klasse VI) |
| Betriebstemperatur | -196°C bis +800°C |
| Zertifikat | ISO 9001:2015, SGS, API 607 |
Zielanwendungen
- Kritische Absperrventile in Raffinerien
- Absperrung von petrochemischen Prozessen
- Dampf- und Thermalölsysteme
- Kryogene LNG- und Ethylen-Anwendungen
- Hauptdampfabsperrung in Kraftwerken
Jedes Ventil durchläuft werkseitige hydrostatische, pneumatische und feuerfeste Typenprüfungen. Vollständige Dokumentation für PMI, NDE und Funktionstests wird bereitgestellt.
