Detailinformationen |
|||
| Connection Form: | Lug Support | Structure: | Centre Sealing |
|---|---|---|---|
| Seal Form: | EPDM | Valve Stem: | Normal |
| Work Pressure: | Mid-Pressure (2.5mpa< Pn <6.4mpa) | Working Temperature: | Normal Temperature (-40°C |
| Seal Surface Material: | Soft Sealed | Valve Body: | Casting |
| Valve Size: | 2 inch-24 inch | Pressure Range: | ANSI Class 125~150(PN10-PN16) |
| Temperature Range: | 320°F to 1000°F / -196ºC~ 540ºC | Body Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel |
| Disc Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel, Al-Bronze | Seat Materials: | EPDM, NBR, VITON |
| End Connection: | Wafer, Lug, Double Flange | ||
| Hervorheben: | Pneumatische Wafer-Absperrklappe mit EPDM-Dichtung,Pneumatische Absperrklappe für mittleren Druck,Absperrklappe mit Ohren und EPDM-Dichtung |
||
Produkt-Beschreibung

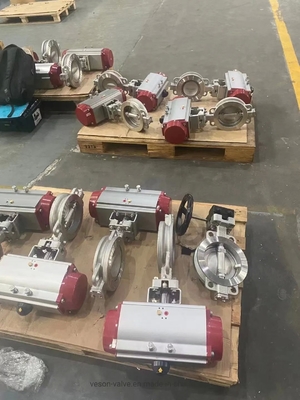

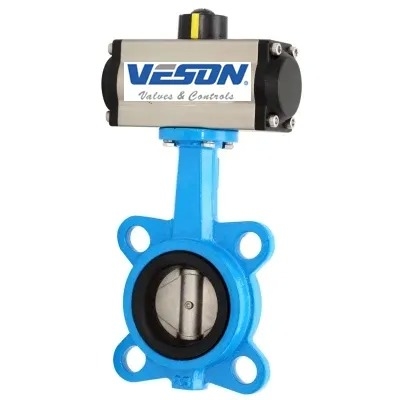

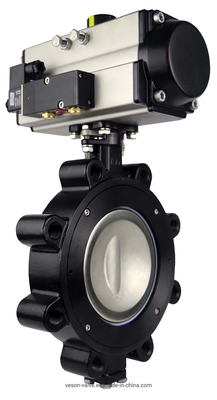

Luftbetriebene Pneumatische Waferventile mit hoher Leistung
Produktattribute
| Eigenschaft | Wert |
|---|---|
| Anschlussformular | Stützfläche |
| Struktur | Zentralversiegelung |
| Siegelform | EPDM |
| Ventilstamm | Normal |
| Arbeitsdruck | Durchschnittsdruck (2,5 mpa< Pn < 6,4 mpa) |
| Betriebstemperatur | Normaltemperatur (-40°C) |
| Material der Siegeloberfläche | Weich versiegelt |
| Ventilkörper | Casting |
| Anwendung | Industriezwecke, Wasserindustriezwecke |
| Transportpaket | Gepäck aus Sperrholz |
| Spezifikation | 2 Zoll bis 24 Zoll |
| Handelsmarke | VESON oder Kunden |
| Ursprung | China |
| HS-Code | 84123900 |
| Produktionskapazität | 50000 Stück / Y |
Beschreibung des Produkts
Pneumatisch betriebener Wafer Lug Hochleistungs-Schmetterlingsventilesind für kritische Anwendungen in der chemischen Industrie, der Kohlenwasserstoffverarbeitung, der Zellstoff- und Papierindustrie, der Wasser-/Abwasserindustrie und der Klimaanlage ausgelegt. Sie bieten eine außergewöhnlich lange und störungsfreie Lebensdauer,Verringerung der Gesamtbetriebskosten.
Diese Ventile werden streng getestet, um den anspruchsvollen Anforderungen der Industrie zu entsprechen.Der dynamische PTFE-Sitz sorgt für eine bubbeldichte Abschaltung in beide Richtungen. Die Single-Offset-Disk-Konstruktion bietet ein geringeres Drehmoment und eine längere Zyklusdauer.
Produktpalette
- Die Ventilgröße beträgt 2 bis 60" (DN50-DN1500).
- Druck: ANSI-Klasse 125 bis 150 ((PN10-PN16)
- Temperatur: 320°F bis 1000°F / -196°C bis 540°C
- Körpermaterial: Kohlenstoffstahl, Edelstahl, Legierungsstahl, Duplexstahl
- Material der Scheiben: Kohlenstoffstahl, Edelstahl, Legierungsstahl, Duplexstahl, Al-Bronze
- Sitz: EPDM, NBR, VITON
- Endverbindung: Wafer, Lug, doppelter Flansch
Technische Spezifikation
- Auslegung: API 609, BS 5155, EN593, DIN 3354
- Gegenüber: ASME B16.34
- Endflansche: ASME B16.5
- BW Ende: ASME B16.25
- Schraubende Ende: ASME B1.20.1
- Prüfung: ASME B16.34, API 598, DIN 3230
- Kennzeichnung: MSS SP25
- Spezielle: NACE MR-01-75
Gestaltungsmerkmale
- Ausgestoßene Flaschen und Flächen
- Konzentrisches Design
- Zwei-Richtungs-Dienstleistung
- Null Leckage
- Niedriges Drehmoment
- Selbstreinigung
- Spritzgehalt
- ISO 5211 Oberflansche
- Optional verlängerte Stammgestaltung
