Detailinformationen |
|||
| Connection Form: | Lug Support | Structure: | Centre Sealing |
|---|---|---|---|
| Seal Form: | EPDM | Work Pressure: | Mid-Pressure (2.5mpa< Pn <6.4mpa) |
| Working Temperature: | Normal Temperature (-40°C| Seal Surface Material: |
Soft Sealed |
|
| Valve Body: | Casting | Valve Size: | 2 inch-24 inch |
| Pressure Range: | ANSI Class 125~150(PN10-PN16) | Temperature Range: | 320°F to 1000°F / -196ºC~ 540ºC |
| Body Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel | Disc Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel, Al-Bronze |
| Seat Materials: | EPDM, NBR, VITON | End Connection: | Wafer, Lug, Double Flange |
| Design Standards: | API 609, BS 5155, EN593, DIN 3354 | ||
| Hervorheben: | Pneumatische Absperrklappe mit EPDM-Dichtung,2 bis 24 Zoll pneumatisches Schmetterlingsventil,EPDM-Siegel-Pneumatisches Schmetterlingsventil |
||
Produkt-Beschreibung
| Attribut | Wert |
|---|---|
| Verbindungsformular | Unterstützung der Lug |
| Struktur | Mitteversiegelung |
| Versiegelungsform | EPDM |
| Ventilstiel | Normal |
| Arbeitsdruck | Mitteldruck (2,5 mPa<Pn<6,4mpa) |
| Arbeitstemperatur | Normale Temperatur (-40 ° C. |
| Material der Dichtfläche | Weich versiegelt |
| Ventilkörper | Casting |
| Anwendung | Industrieverbrauch, Wasserindustrieverbrauch |
| Transportpaket | Sperrholzfall |
| Spezifikation | 2 Zoll 24 Zoll |
| Warenzeichen | Veson oder Kunde |
| Herkunft | China |
| HS -Code | 84123900 |
| Produktionskapazität | 50000pc / y |

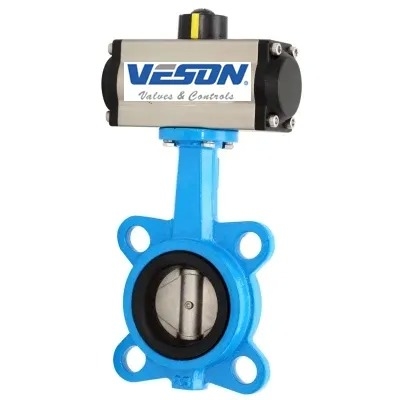

Pneumatic Operated Wafer Lug Hochleistungs -Schmetterlingsventilsind für kritische Anwendungen in chemischen, Kohlenwasserstoffverarbeitung, Zellstoff und Papier, Wasser/Abwasser und HLK -Industrie ausgelegt. Sie bieten eine außergewöhnlich lange und störungsfreie Lebensdauer und senken die Gesamtbesitzkosten.
AEA BHP -Ventilewerden streng getestet, um die anspruchsvollen Leistungsanforderungen der Branche zu erfüllen. Hochleistungs -Schmetterlingsventile sind für die Schalt- und Drosselsteuerung von Flüssigkeiten und Gas ausgelegt. Der dynamische PTFE-Sitz liefert in beide Richtungen Blasendicht. Das einzelne Offset -Disc -Design bietet ein geringeres Drehmoment und eine längere Lebensdauer des Zyklus. Nace -Trim ist verfügbar.
- Ventilgröße:2 "~ 60" (DN50-DN1500)
- Druck:ANSI Klasse 125 ~ 150 (PN10-PN16)
- Temperatur:320 ° F bis 1000 ° F / -196ºC ~ 540ºC
- Körpermaterial:Kohlenstoffstahl, Edelstahl, Legierungsstahl, Duplexstahl
- Scheibenmaterialien:Kohlenstoffstahl, Edelstahl, Legierungsstahl, Duplexstahl, Al-Bronze
- Sitz:EPDM, NBR, Viton
- Endverbindung:Wafer, Lug, Doppelflansch
- Design:API 609, BS 5155, EN593, DIN 3354
- Von Angesicht zu Angesicht:ASME B16.34
- Ende Flansch:ASME B16.5
- BW Ende:ASME B16.25
- Geschraubtes Ende:ASME B1.20.1
- Prüfen:ASME B16.34, API 598, DIN 3230
- Markierung:MSS SP25
- Besonders:NACE MR-01-75
- Schlepp-, Wafer- oder Flanschende
- Konzentrisches Design
- Bidirektionaler Service
- Null -Leckage
- Niedriges Drehmoment
- Selbstreinigung
- Blowout-Sichtstamm
- ISO 5211 Top Flansch
- Optionales erweitertes STEM -Design
