Detailinformationen |
|||
| Connection Form: | Lug Support | Structure: | Centre Sealing |
|---|---|---|---|
| Seal Form: | EPDM | Work Pressure: | Mid-Pressure (2.5mpa< Pn <6.4mpa) |
| Working Temperature: | Normal Temperature (-40°C| Seal Surface Material: |
Soft Sealed |
|
| Valve Body: | Casting | Valve Size: | 2 inch-24 inch |
| Pressure Range: | ANSI Class 125~150(PN10-PN16) | Temperature Range: | 320°F to 1000°F / -196ºC~ 540ºC |
| Body Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel | Disc Materials: | Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel, Al-Bronze |
| Seat Materials: | EPDM, NBR, VITON | End Connection: | Wafer, Lug, Double Flange |
| Design Standard: | API 609, BS 5155, EN593, DIN 3354 | ||
| Hervorheben: | mit einer Leistung von mehr als 50 Watt,Luftventil mit doppelter Wirkung,Schmetterlingsventil für industrielle Verwendung |
||
Produkt-Beschreibung
| Attribut | Wert |
|---|---|
| Anschlussform | Lug-Unterstützung |
| Struktur | Zentrierdichtung |
| Dichtungsform | EPDM |
| Ventilschaft | Normal |
| Arbeitsdruck | Mittlerer Druck (2,5 MPa < Pn < 6,4 MPa) |
| Arbeitstemperatur | Normaltemperatur (-40 °C < T < 120 °C) |
| Material der Dichtfläche | Weich abgedichtet |
| Ventilkörper | Gießen |
| Anwendung | Industrielle Nutzung, Wasserindustrielle Nutzung |
| Transportverpackung | Sperrholzkiste |
| Spezifikation | 2 Zoll - 24 Zoll |
| Markenname | VESON oder Kunde |
| Ursprung | China |
| HS-Code | 84123900 |
| Produktionskapazität | 50000 STK / Jahr |

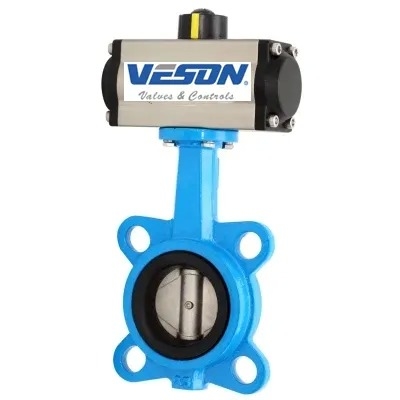

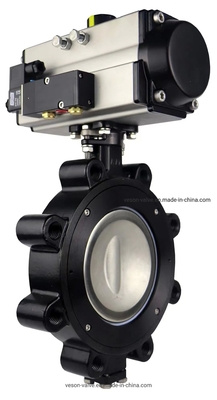

Pneumatisch betätigtes Wafer-Lug-Hochleistungs-Butterfly-Ventilsind für kritische Anwendungen in der Chemie-, Kohlenwasserstoffverarbeitungs-, Zellstoff- und Papier-, Wasser-/Abwasser- und HLK-Industrie konzipiert. Sie bieten eine außergewöhnlich lange und störungsfreie Lebensdauer und reduzieren die Gesamtbetriebskosten.
Diese Ventile werden strengen Tests unterzogen, um die anspruchsvollen Leistungsanforderungen der Industrie zu erfüllen. Hochleistungs-Butterfly-Ventile sind für das Absperren und Drosseln von Flüssigkeiten und Gasen konzipiert. Der dynamische PTFE-Sitz bietet einen blasenfreien Verschluss in beide Richtungen. Das Single-Offset-Scheibendesign bietet ein geringeres Drehmoment und eine längere Lebensdauer. NACE-Trimmung ist verfügbar.
- Ventilgröße: 2" ~ 60" (DN50-DN1500)
- Druck: ANSI Klasse 125~150 (PN10-PN16)
- Temperatur: 320 °F bis 1000 °F / -196 °C ~ 540 °C
- Körpermaterialien: Kohlenstoffstahl, Edelstahl, legierter Stahl, Duplex-Stahl
- Scheibenmaterialien: Kohlenstoffstahl, Edelstahl, legierter Stahl, Duplex-Stahl, Al-Bronze
- Sitz: EPDM, NBR, VITON
- Endanschluss: Wafer, Lug, Doppelflansch
- Design: API 609, BS 5155, EN593, DIN 3354
- Gesicht zu Gesicht: ASME B16.34
- Endflansch: ASME B16.5
- BW-Ende: ASME B16.25
- Geschraubtes Ende: ASME B1.20.1
- Test: ASME B16.34, API 598, DIN 3230
- Kennzeichnung: MSS SP25
- Spezial: NACE MR-01-75
- Lug-, Wafer- oder Flansch-Ende
- Konzentrisches Design
- Bidirektionaler Service
- Null Leckage
- Geringes Drehmoment
- Selbstreinigend
- Ausblassicherer Schaft
- ISO 5211 Top-Flansch
- Optionales Design mit verlängertem Schaft
