Detailinformationen |
|||
| Verbindungsformular: | Schweißen | Fahrmodus: | Pneumatisch |
|---|---|---|---|
| Nenndruck: | ANSI Klasse 150-900 | Kanal: | Direkt durch den Typ |
| Struktur: | Örtlich festgelegtes Kugelventil | Typ: | Örtlich festgelegtes Kugelventil |
| Funktion: | Abfluss | Temperatur: | hohe Temperatur |
| Standard: | 12 Monate Garantie | Anwendung: | Industrielle Nutzung |
| Hs-Code: | 84123900 | ||
| Hervorheben: | Pneumatisches Kugelventil nach ISO5211-Standard,3-Wege-Kugelhahn mit Direktmontageprofil,Hochtemperatur-PVC-Kugelhahn |
||
Produkt-Beschreibung

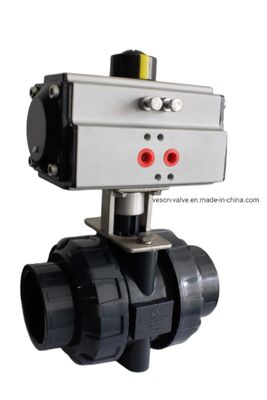

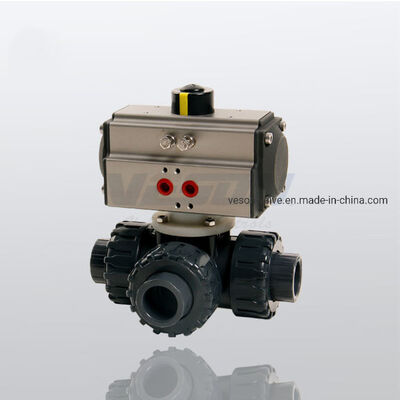

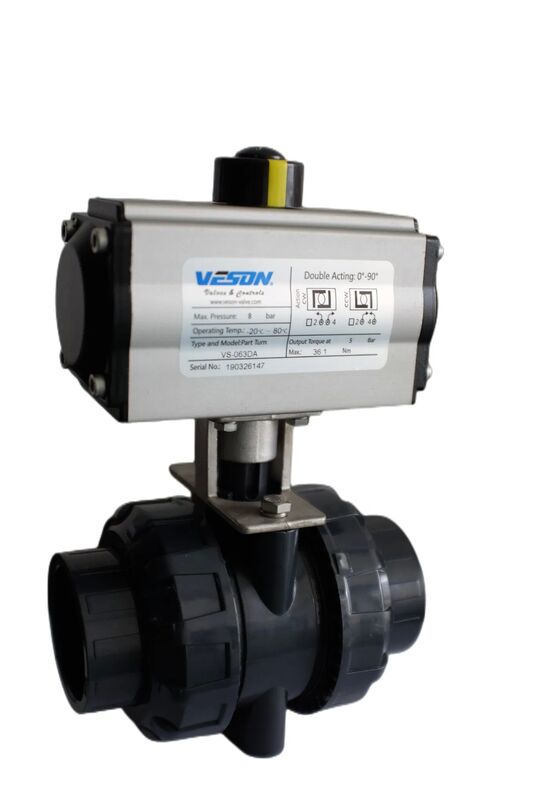

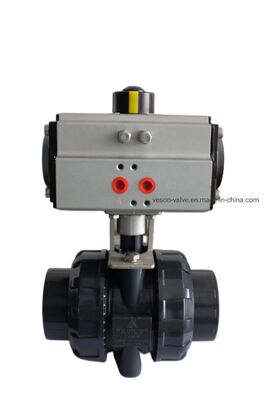

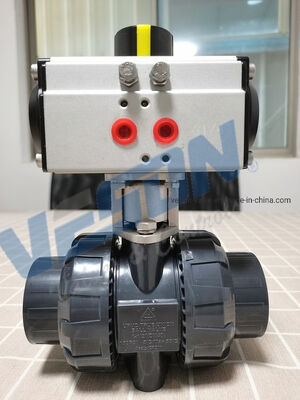

Pneumatisches 3-Wege-Kugelventil
Spezifikationen für Pneumatikantrieb
1Schauspielart: Doppel.
2. Medium: saubere, trockene und korrosionsfreie Druckluft
3Luftdruck: 0,25 - 0,8 Mpa
4. Betriebstemperatur: Standardtyp: -20°C~+80°C
Niedertemperaturtyp: -40°C bis +80°C
| Ballventil 3-Wege | ||||||
| Auswahl des pneumatischen Aktoren: nur zur Referenz geeignete Größe, Ventildrehmoment zuzüglich 25% Sicherheitsfaktor | ||||||
| Größe | Ventildrehmoment in lbs | Ventildrehmoment*1.25 | Doppelwirkender Aktuator | Drehmoment des Aktors (in lbs) 5bar | Federrückführungsantrieb | Drehmoment des Aktors (in lbs) 5bar FC |
| Ein halbes Zoll. | 79 | 98.75 | Die Angaben sind zu entnehmen. | 177 | Der Wert der Verpackung ist zu messen. | 70 bis 104 |
| 3/4 Zoll. | 85 | 106.25 | Die Angaben sind zu entnehmen. | 177 | Der Wert der Verpackung ist zu messen. | 70 bis 104 |
| 1 " | 110 | 137.5 | Die Angaben sind zu entnehmen. | 177 | Die in Absatz 1 genannten Anforderungen gelten nicht. | 190 bis 318 |
| 1 bis 2 Zoll. | 290 | 362.5 | VS-075DA | 515 | Die Nummern sind folgende: | 407 bis 574 |
| 2 " | 680 | 850 | VS-092DA | 997 | VS-125SR10 | 1018 bis 1497 |
| 2 1/2" | 1085 | 1356.3 | VS-105DA | 1441 | VS-140SR10 | 1538 bis 2247 |
| 3 " | 1597 | 1996.3 | VS-125DA | 2555 | VS-160SR10 | 2379 bis 3388 |
| 4" | 1780 | 2225 | VS-125DA | 2555 | VS-160SR10 | 2379 bis 3388 |
| Ballventil zweiseitig | ||||||
| Größe | Ventildrehmoment*1.25 | Anschluss der Ventiloberfläche (mm) | Doppelwirkender Aktuator | Drehmoment des Aktors (in lbs) 5bar | Federrückführungsantrieb | Drehmoment des Aktors (in lbs) 5bar FC |
| Ein halbes Zoll. | 90 | 9 | Die Angaben sind zu entnehmen. | 177 | VS-052-SR10 | 70 bis 104 |
| 3/4 Zoll. | 100 | 9 | Die Angaben sind zu entnehmen. | 177 | VS-052-SR10 | 70 bis 104 |
| 1 " | 140 | 11 | Die Angaben sind zu entnehmen. | 177 | VS-063-SR10 | 190 bis 318 |
| 1 bis 2 Zoll. | 240 | 14 | VS-063DA | 320 | VS-083-SR10 | 264 bis 359 |
| 2 " | 480 | 14 | VS-075DA | 515 | VS-105-SR10 | 562 bis 857 |
| 2 1/2" | 650 | 17 | VS-083DA | 631 | VS-125-SR10 | 1018 bis 1497 |
| 3 " | 1150 | 17 | VS-105DA | 1441 | VS-140-SR10 | 1538 bis 2247 |
| 4" | 1400 | 22 | VS-105DA | 1441 | VS-140-SR10 | 1538 bis 2247 |
Hochtemperaturtyp: -20°C bis +180°C
5. Drehwinkel: 90° ± 5°
6. Solenoidventilspannung: AC220V oder DC24V oder nach Kundenanfrage.
Konstruktion und Herstellung des doppelwirksamen pneumatischen Aktoren der AT-Serie
1- Vollständige Konformität mit den neuesten Spezifikationen: ISO5211DIN3337VD/VDE3845 und NAMUR.
2Der extrudierende Hochintensitäts-Aluminium-Körper besitzt eine geschliffene Innenfläche, die für eine lange Lebensdauer, einen geringen Reibungskoeffizienten und eine schnelle Leistung mit geschliffener Anoden-Sauerstoffversorgung beschichtet ist.
3Die ausgezeichnete, kompakte und modernisierte Konstruktion sowie die Vielzahl der Spezifikationen machen die Auswahl sowohl wirtschaftlich als auch vorteilhaft.
4Alle Wirkflächen haben hochwertige Lager, was zu geringer Reibung, hoher Lebensdauer und keinem Lärm führt.Die beiden unabhängigen äußeren Verschlussschrauben können sich leicht und präzise ±5° in offener und naher Richtung einstellen.
5Der gleiche Umrissantrieb hat die Funktionsweisen des Doppelwirkens und der Federrückkehr, und die Federrückkehr hat die normal-offenen und normal-schließenden Stile.
6. Multi-Funktion Positionsanzeiger mit NUMER ist bequem für die Montage von Zubehör.
7Die vorkomprimierte Ladungsfeder ist für sichere Montage- und Abbauverfahren geeignet.
8Die Druckgusskolben und Endkappen aus Aluminium haben eine hohe Intensität und sind leicht.
9Für hohe und niedrige Temperaturen gibt es verschiedene O-Ringmaterialien.
10Nach unterschiedlichen Anforderungen bieten wir Multi-Travel-Rotationen (z.B. 120°135°180°) und drei Positionsantriebe an.
11.Solenoidventile sind ohne Verbindungsplatte leicht zu montieren.
